Untuk sekolah, guru, kursus, dan orang tua

Belajar robotika dengan blok. Mulai di layar, lanjut ke robot sungguhan.

RNV4 Studio punya editor blok visual ala puzzle. Susun blok, lihat robot 3D bergerak, lalu jalankan di robot RNV4 sungguhan. Tanpa menulis satu baris kode pun.

Lihat cara kerjanya Tanya paket sekolah

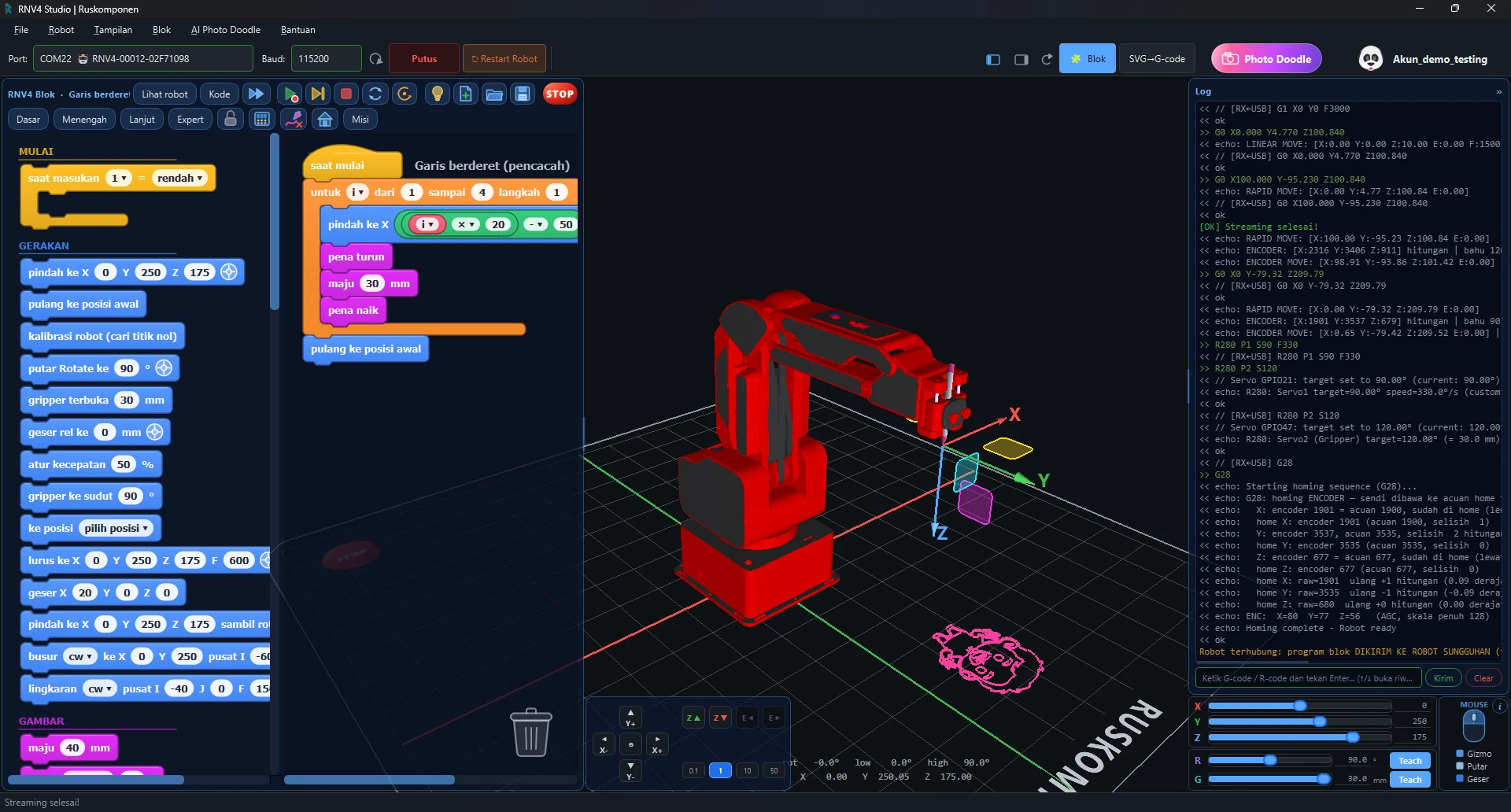

Mode Blok di RNV4 Studio: blok program di kiri, simulasi robot 3D di tengah, log perintah di kanan
Tangkapan layar RNV4 Studio: Mode Blok dan simulasi 3D
Cara kerja

Mulai tanpa robot

Simulasi 3D di layar membuat kelas tetap bisa belajar walau robotnya cuma satu, atau belum ada.

  1. 1

    Susun blok

    Seret blok dari palet dan sambungkan seperti puzzle. Blok hanya menyambung kalau cocok, jadi salah susun lebih cepat ketahuan.

  2. 2

    Lihat robot 3D bergerak

    Tekan Jalankan, dan program berjalan di model robot 3D. Ada Stop, Langkah demi langkah, Jeda, dan pengatur kecepatan. Blok yang sedang berjalan menyala.

  3. 3

    Jalankan di robot sungguhan

    Kalau robot RNV4 terhubung ke komputer, program yang sama dikirim ke robot. Kalau belum terhubung, Studio memakai simulasi 3D. Tombol Emergency/Stop tersedia.

  4. Menjalankan blok di robot sungguhan masih kami uji bertahap, jadi simulasi 3D adalah jalur belajar yang paling siap dipakai.

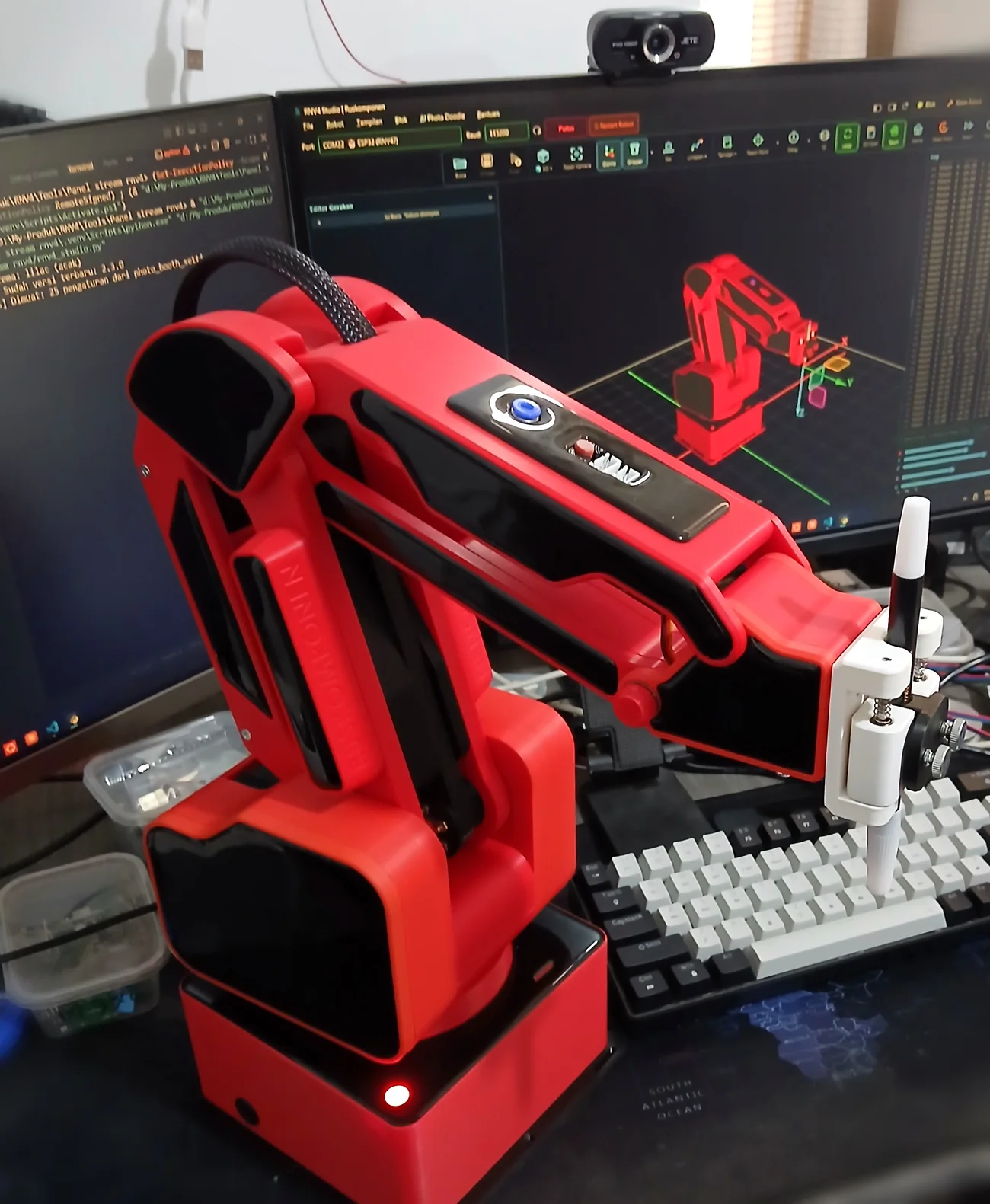

Robot RNV4 merah di meja dengan RNV4 Studio terbuka di monitor
Robot RNV4 sungguhan dengan simulasi 3D di layar
Lihat langsung

Dua hal yang paling sering dipakai

Cuplikan layar RNV4 Studio yang sebenarnya, tanpa dipercepat. Cukup dua langkah ini untuk membuat robot bergerak.

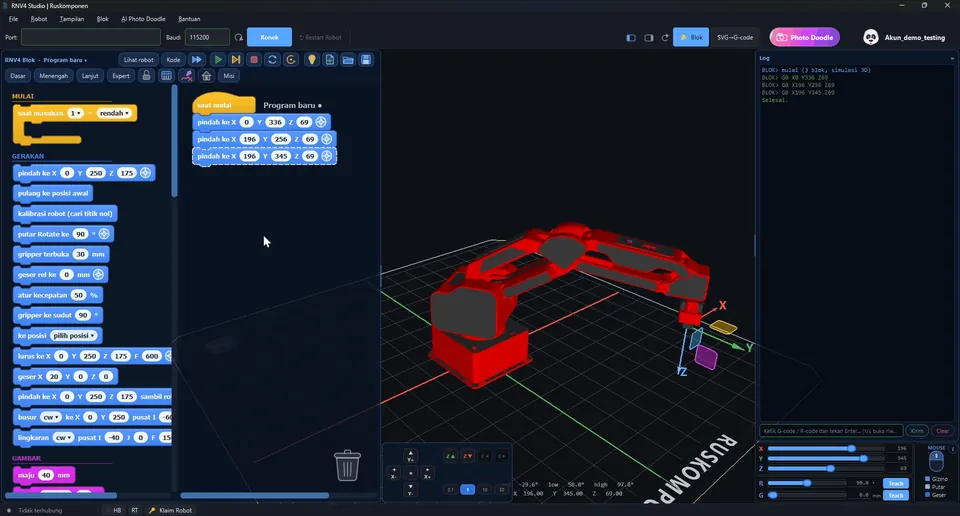

Rekaman layar RNV4 Studio: tiga blok "pindah ke" diisi posisi dari lengan robot 3D yang digeser
Atur posisi

Ambil posisi langsung dari robot 3D

Tidak perlu menghitung koordinat. Geser lengan robot di layar 3D ke titik yang kamu mau, lalu klik ikon target di blok. Angka X, Y, dan Z terisi sendiri.

  1. 1 Seret beberapa blok "pindah ke" ke kanvas
  2. 2 Geser lengan robot 3D ke titik yang diinginkan
  3. 3 Klik ikon target di blok, posisinya tersimpan

Rekaman layar RNV4 Studio

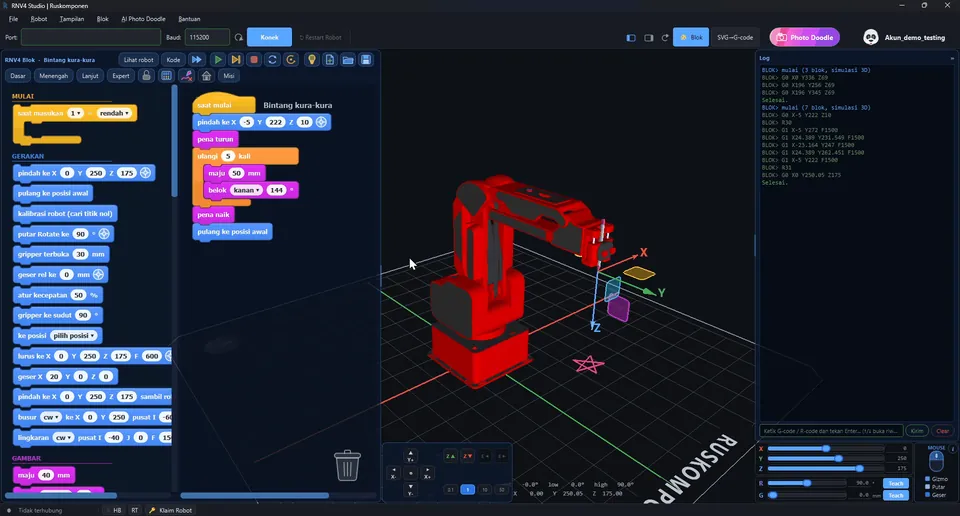

Rekaman layar RNV4 Studio: memilih contoh proyek dari daftar, blok terisi, lalu robot 3D menggambar bintang
Mulai dari contoh

Pilih contoh proyek, blok langsung terisi

Bingung mulai dari mana? Klik ikon lampu untuk membuka daftar contoh proyek, dari Salam, Ambil dan taruh, sampai Bintang kura-kura. Pilih satu, tekan Jalankan, dan lihat robot 3D menggambarnya.

  1. 1 Klik ikon lampu untuk membuka daftar contoh
  2. 2 Pilih satu, misalnya "Bintang kura-kura"
  3. 3 Tekan Jalankan dan amati robot 3D bekerja

Rekaman layar RNV4 Studio

Nama contoh proyek tampil dalam Bahasa Indonesia, sama seperti di dalam Studio.

Naik tingkat

Belajar pelan-pelan, dari Dasar sampai Expert

Studio punya empat tingkat. Tingkat menentukan blok yang tampil, jadi pemula tidak langsung kewalahan.

1 / 4

Dasar

Konsep belajar

Urutan dan perulangan

Contoh blok

pindah ke posisi · pulang ke home · putar · buka/tutup gripper · vakum · relay · tunggu · ulangi

2 / 4

Menengah

Konsep belajar

Percabangan

Contoh blok

jika–maka–jika tidak · ulangi sampai · sensor masukan · tunggu sampai sensor · atur kecepatan

3 / 4

Lanjut

Konsep belajar

Variabel dan fungsi

Contoh blok

variabel · hitungan · perbandingan · logika dan/atau/bukan · fungsi buatan sendiri dengan nilai kembalian

4 / 4

Expert

Konsep belajar

Untuk yang sudah mahir

Contoh blok

Tingkat tertinggi, untuk yang sudah nyaman dengan tiga tingkat sebelumnya.

Selain gerakan robot, ada juga blok matematika dan teks: sisa bagi, pangkat, akar, sin/cos, angka acak, tampilkan teks, tanya angka, pewaktu, dan catatan.

Misi dan contoh proyek

Belajar lewat misi bertahap

Studio punya misi dari yang sederhana sampai menantang, ditambah contoh proyek. Kamu selesaikan misi, Studio yang memeriksa hasilnya.

Contoh misi

Sapa dulu Garis berderet Gelombang sinus Tanya jarak Saat tombol ditekan Fungsi yang mengembalikan

Daftar lengkapnya ada di jendela Misi di dalam Studio.

Untuk guru

Satu robot, satu kelas

Robot tidak perlu satu per siswa. Siswa bergantian di simulasi, lalu hasil terbaik dijalankan di robot.

Mode guru dengan PIN

Kunci tingkat blok supaya siswa hanya melihat blok yang sesuai materi.

Bergantian di simulasi

Siswa bergantian menyusun dan menjalankan program di simulasi 3D, tanpa antre robot.

Demo di robot

Satu program pilihan kelas dijalankan di robot sungguhan di depan kelas.

Usulan alur satu pertemuan (45 menit)

Ini hanya usulan, sesuaikan dengan kelas Anda. Bukan klaim kesesuaian dengan kurikulum tertentu.

  1. 5 menit Pengantar: tunjukkan satu program blok yang sudah jadi dan jalankan di simulasi.
  2. 15 menit Siswa berkelompok menyusun program untuk misi yang sama di simulasi 3D.
  3. 15 menit Perbaiki dan variasikan: ubah angka, tambah perulangan, bandingkan hasilnya.
  4. 10 menit Demo satu program di robot sungguhan, lalu refleksi: apa bedanya dengan simulasi?
Ilustrasi guru dan siswa belajar bersama Robot RNV4 di kelas
Ilustrasi
Dari blok ke kode

Jembatan menuju pemrograman teks

Jendela Kode menampilkan program blok sebagai Python, Python + G-code, atau G-code. Tampilannya sinkron dua arah, jadi siswa bisa melihat bagaimana blok berubah menjadi kode sungguhan. Yang ingin lanjut mengetik kode bisa memakai pustaka Python rnv4.

Python Python + G-code G-code

Blok

pindah ke X 100 Y 50 Z 175

G-code

G0 X100 Y50 Z175

Ilustrasi konsep, bukan tangkapan layar.

Menggambar dengan robot

Belajar geometri dengan pena robot

Blok "kura-kura" (maju, belok, hadap, pena naik, pena turun) menggambar garis dan pola di kertas. Cocok untuk belajar sudut, perulangan, dan pola.

SVG ke G-code

Ubah gambar vektor jadi gambar pena robot, lengkap dengan pengaturan ukuran kertas dan bingkai.

AI Doodle Photo

Ubah foto jadi doodle line-art lalu digambar robot. Pemicu kreativitas yang menyenangkan.

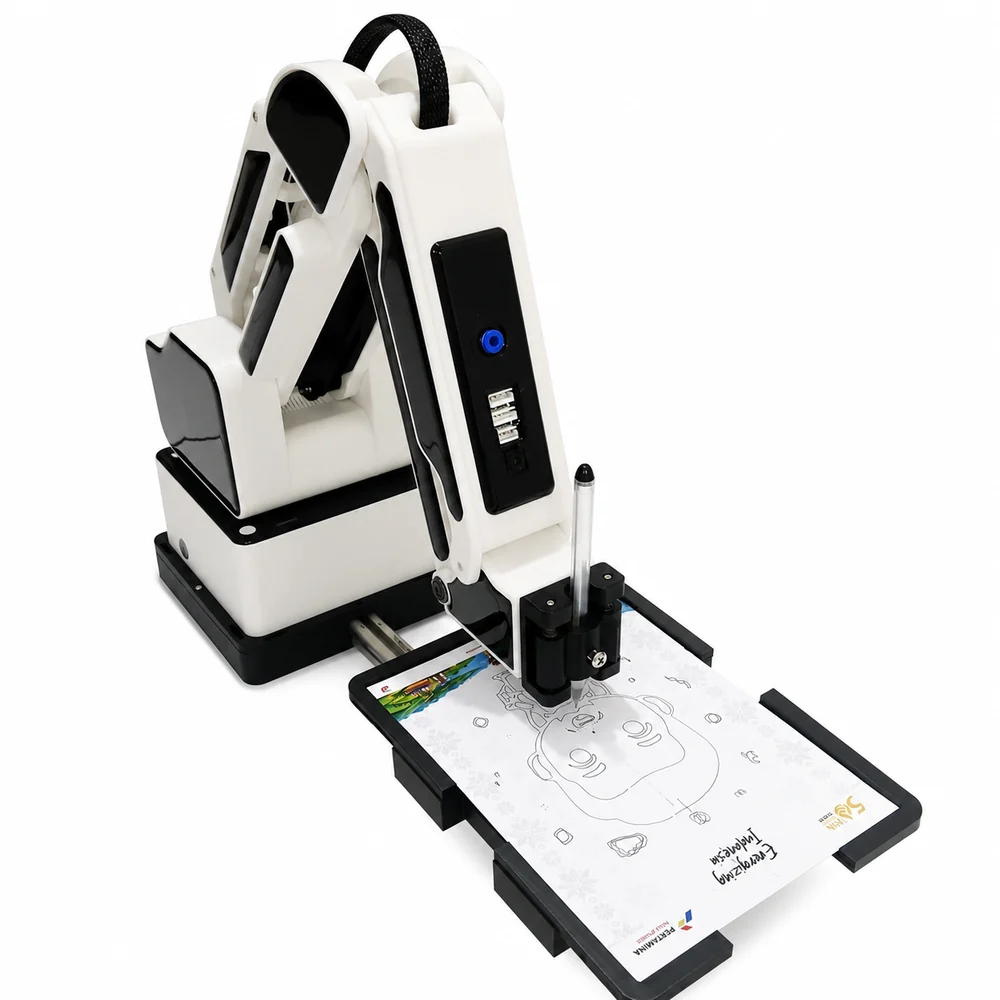

Robot RNV4 menggambar wajah di atas kertas
Yang kamu butuhkan

Peralatan yang diperlukan

RNV4 Studio

Gratis, tanpa biaya lisensi. Diunduh dari halaman Download.

Komputer Windows

Tempat RNV4 Studio dipasang (Windows 10/11).

Robot RNV4

Untuk menjalankan program di dunia nyata. Belum punya? Mulai dulu di simulasi 3D.

Robot RNV4: lengan SCARA, kontroler ESP32-S3, tiga gripper bawaan (servo, pena, vakum), beban maksimal 500 gram, terhubung lewat USB atau Bluetooth (BLE).

FAQ

Pertanyaan yang sering muncul

Apakah harus bisa coding?

Tidak. Program disusun dari blok dengan seret-dan-lepas. Kalau ingin lanjut, jendela Kode menampilkan hasilnya sebagai Python atau G-code.

Apakah harus punya robot untuk mulai?

Tidak. Simulasi 3D menjalankan program di model robot di layar. Robot RNV4 dipakai untuk menjalankannya di dunia nyata.

Apakah satu robot cukup untuk satu kelas?

Bisa. Siswa bergantian menyusun dan mencoba program di simulasi 3D, lalu satu program dijalankan di robot sebagai demo.

Apa bedanya dengan Scratch?

Cara kerjanya mirip: menyusun blok. Bedanya, RNV4 Studio menggerakkan robot lengan sungguhan dan simulasi 3D-nya. RNV4 Studio adalah program tersendiri, bukan Scratch, dan tidak membuka proyek Scratch.

Bahasa apa yang dipakai?

Tampilan editor blok tersedia dalam Bahasa Indonesia dan Inggris.

Berapa biaya RNV4 Studio?

Gratis, tanpa biaya lisensi. Unduh dari halaman Download.

Apakah robot bisa berjalan tanpa komputer?

Program blok dijalankan dari komputer. Gerakan yang direkam lewat Editor Gerakan bisa disimpan ke kartu SD robot dan diputar tanpa komputer.

Siap mencoba di kelas Anda?

Unduh RNV4 Studio dan coba simulasi 3D-nya, atau tanya paket sekolah lewat WhatsApp.
